PU断熱板ダクト

高性能 PU フォームがコア基材として機能する、PU 断熱ボード ダクトは軽量の複合コンポーネントです。-断熱性能、機械的安定性、認定された防火性能を単一の統合構造に統合し、HVAC 建設プロジェクト全体で幅広く使用されています。

モジュール式のオールインワン設計を採用したこのダクト ソリューションは、システムのエネルギーの無駄を削減し、現場での組み立て時間を短縮し、長時間の稼働でも信頼性の高い換気効率を維持します。-

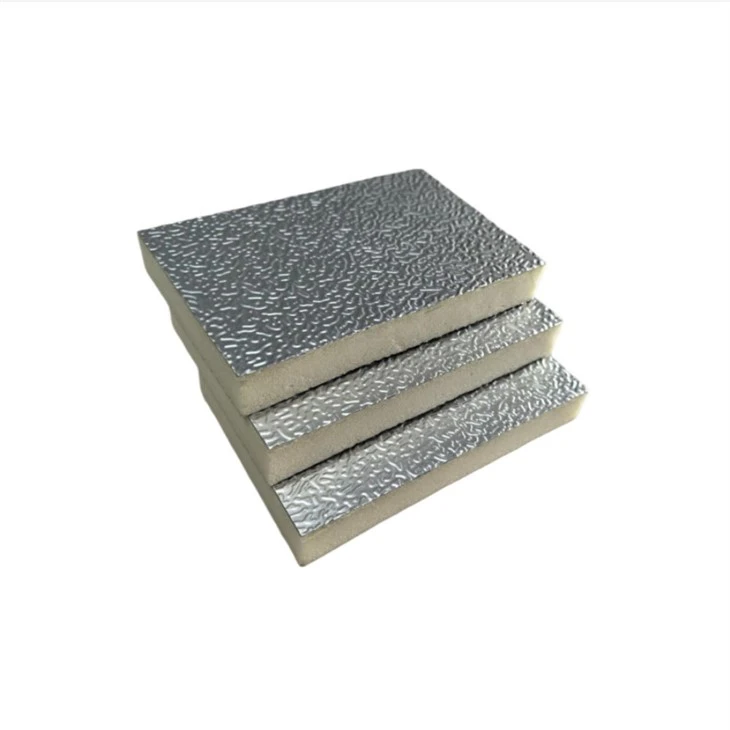

構造：シルバーアルミ箔/PUフォーム/シルバーアルミ箔
サイズ：3950*1200*20mm
泡密度:40-45kg/m3
アルミニウムの厚さ:0.06mmまたは0.08mm
アルミニウムの色:銀
パッキング：10枚/パック
積載量:710枚/40'HQ（ビニール袋梱包）
660枚/40'HQ（ダンボール箱梱包）

ステップ 1 - トレース: 断熱済みパネル上にダクトのプロファイルを正確に配置し、マークを付けます。-

ステップ 2 - 切断: 手動切断装置を使用してマークされた線に沿ってパネルを切断し、パネル基板に 90 度の V 溝をフライス加工します。-。

ステップ 3 - 接着: パネルの切断面に接着剤を塗布します。

ステップ 4 - 折りたたみ: 接着剤が完全に硬化した後、パネル セグメントを一緒に折りたたんで直線のダクト セクションを作成します。

ステップ 5 - テーピング: テープは、気密性を確保するためにパネルの側面が接合されているダクトの外側の継ぎ目にのみ貼り付けられます。-

ステップ 6 - フランジ加工: 最初にスチール製アングル ブラケットを接着して固定し、次に隠蔽 PVC またはアルミニウム フランジをダクトの端に取り付けます。

ステップ 7 - 補強: 必要に応じて、アルミニウム補強バーと GI 形状のディスクでダクトを補強します。

ステップ 8 - シーリング: ダクトの組み立てが完了したら、シリコンシーラントを塗布してすべての内部接合部を完全にシールし、空気漏れをゼロにします。
